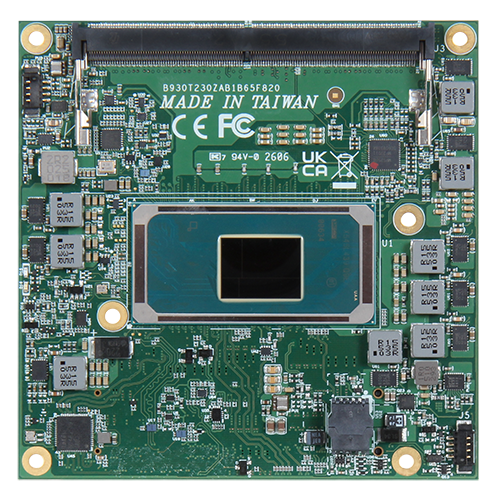

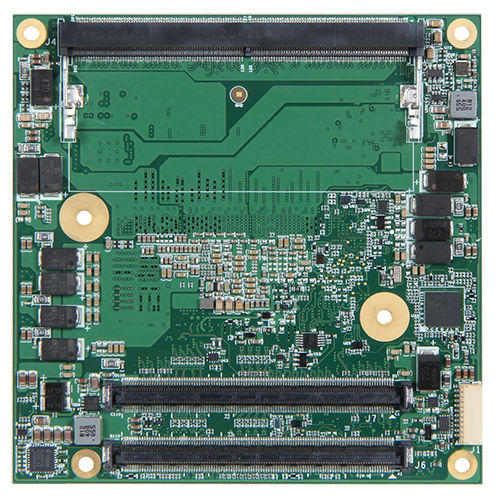

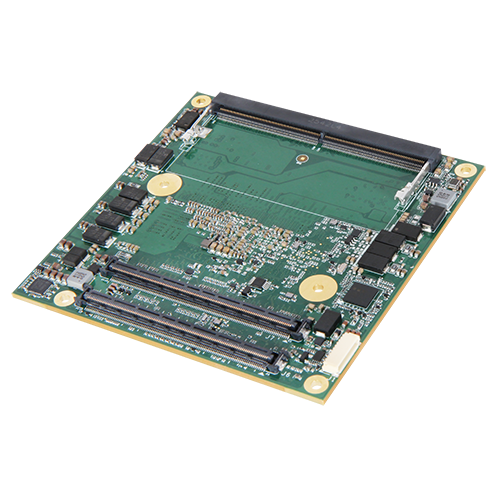

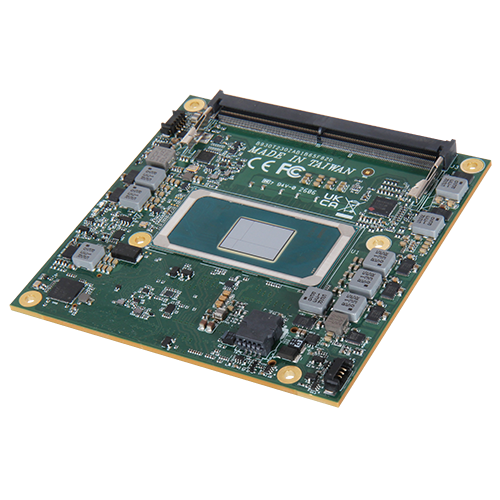

PCOM-B65F

COMING SOOM
Intel® New Gen Core™ ultra; 2x DDR5 SO-DIMM to 128GB IBECC; 20 PCIe Gen4 lanes; 4x USB 3.2 Gen2; 3x DDI, eDP/LVDS

Features

  • Intel® New Gen Core ultra processor ( Panther Lake-H ) 15W~65W
  • Up to 4 P-cores + 8 E-cores + 4 LPE cores Support up to 4Xe GPU (40Tops) and NPU 5 (50 Tops)
  • 2x DDR5 SO-DIMM support IBECC, up to 128GB/7200 MT/s
  • Support up to 20 PCIe Gen4 Lane
  • 4x USB3.2 Gen2, 3x DDI, eDP/LVDS
Model PCOM-B65F
Form Factor COM Express Type 6 Compact Size (95 mm x 95 mm)
General
CPU Intel® Core™ Ultra X9 386H Intel® Core™ Ultra X7 366H Intel® Core™ Ultra X7 356H Intel® Core™ Ultra 5 336H
Core/Thread 16 16 16 12
Based Frequency 2.1 GHz 2.0 GHz 1.9 GHz 1.9 GHz
Turbo Frequency 4.9 GHz 4.8 GHz 4.7 GHz 4.5 GHz
Cache 18 MB 18 MB 18 MB 18 MB
TDP 25 W 25 W 25 W 25 W
Graphics EU 4Xe 4Xe 4Xe 4Xe
Graphics Max Freq. 2.5GHz 2.5GHz 2.45GHz 2.3GHz
Memory Type/Speed 2x DDR5 SO-DIMM up to 128GB 7200MT/s 2x DDR5 SO-DIMM up to 128GB 7200MT/s 2x DDR5 SO-DIMM up to 128GB 7200MT/s 2x DDR5 SO-DIMM up to 128GB 7200MT/s
ECC Memory Support IBECC IBECC IBECC IBECC
Temperature Range 0 ~ 60 °C (32.0 ~ 140.0 °F) 0 ~ 60 °C (32.0 ~ 140.0 °F) 0 ~ 60 °C (32.0 ~ 140.0 °F) 0 ~ 60 °C (32.0 ~ 140.0 °F)
BIOS AMI uEFI BIOS
ECC board
Memory 2 x SO-DIMM DDR5 up to 128GB 7200 MT/s
I/O Interface
USB 4 x USB 3.2 Gen2
8 x USB 2.0
Ethernet 1 x 2.5 Gbe LAN (Share w/ PCIe)
PCIe 1 x PCIe Gen5 x8
1 x PCIe Gen5 x4
7 x PCIe Gen4 x1
1 x PCIe Gen4 x1
Legacy I/O 8 x GPIO
2 x UART
Security TPM 2.0
Display eDP / LVDS eDP up to HBR3 3840 x 2160@120Hz
eDP / LVDS LVDS (24bit, dual channel) 1920 x 1200@60Hz
DDI 1/2/3 DP up to HBR3 3840 x 2160@120Hz
DDI 1/2/3 HDMI® 2.1
DDI 1/2/3 USB4 40Gb
ME/Environment
Dimension 95 mm x 95 mm (3.74” x 3.74”)
Operating Temperature -40 ~ 85 °C (-40.0 ~ 185.0 °F)
Storage Temperature -40 ~ 85 °C (-40.0 ~ 185.0 °F)
OS Linux, Windows 11
Portwell Special Feature PET

Ordering Guide

Category Product P/N Description
COM Express PCOM-B65F-386H TBD
COM Express PCOM-B65F-366H TBD
COM Express PCOM-B65F-356H TBD
COM Express PCOM-B65F-336H TBD
Accessory Cooler TBD
